Partes principales


Los motores Diesel cuentan con varias partes básicas y otras opcionales dependiendo del tipo de tecnología las cuales son:


El bloque

Es la estructura básica del motor, en el mismo van alojados los cilindros, cigüeñal, árbol de levas, etc. Todas las demás partes del motor se montan en él.

Generalmente son de fundición de hierro o aluminio. Pueden llevar los cilindros en línea o en forma de V.

Lleva una serie de aberturas o alojamientos donde se insertan los cilindros, varillas de empuje del mecanismo de válvulas, conductos del refrigerante, los ejes de levas, apoyos de los cojinetes de bancada y en la parte superior lleva unos taladros donde se sujeta el conjunto de culata.



El cigüeñal

Es el componente mecánico que cambia el movimiento alternativo de las bielas en movimiento rotativo. Esta montado en el bloque en los cojinetes principales los cuales están lubricados.

El cigüeñal se puede considerar como una serie de pequeñas manivelas, una por cada pistón. El radio del cigüeñal determina la

distancia que la biela y el pistón puede moverse. Dos veces este radio es la carrera del pistón.

Podemos distinguir las siguientes partes:

- Muñequillas de apoyo o de bancada.

- Muñequillas de bielas.

- Manivelas y contrapesos.

- Platos y engranajes de mando.

- Taladros de engrase.

Una muñequilla es la parte de un eje que gira en un cojinete.

Las muñequillas de bancada ocupan la línea axial del eje y se apoyan en los cojinetes de bancada del bloque. Las muñequillas de biela son excéntricas con respecto al eje del cigüeñal. Van entre los contrapesos y su excentricidad e igual a la mitad de la carrera del pistón. Por cada muñequilla de biela hay dos manivelas.

Los motores en V llevan dos bielas en cada muñequilla.

En un extremo lleva forjado y mecanizado en el mismo cigüeñal el plato de anclaje del volante y en el otro extremo va el engranaje de distribución que puede formar una sola pieza con él o haber sido mecanizado por separado y montado luego con una prensa. Algunos cigüeñales llevan un engranaje de distribución en cada extremo para mover los trenes de engranajes de la distribución.

Otra particularidad del ci

güeñal es una serie de agujeros de engrase, para que pase el aceite desde las muñequillas de biela a las de bancada. Como al taladrar quedan esos orificios en los c

ontrapesos, se cierran con tapones, que se pueden quitar para limpiar dichos conductos.


La Culata


Es el elemento del motor que cierra los cilindros por la parte superior. Pueden ser de fundición de hierro o aluminio. Sirve de soporte para otros elementos del

motor como son: Válvulas, balancines, inyectores, etc. Lleva los orificios de los tornillos de

apriete entre la culata y

el bloque, además de los de entrada de aire por las válvulas de admisión, salida de gases por las válvulas de escape, entrada de combustible por los inyectores, paso de varillas de empujadores del árbol de balancines, pasos de agua entre el bloque y la culata para refriger

ar, etc.

Entre la culata y el bloque del motor se monta una junta que queda prensada entre las dos a la que llamamos habitualmente junta de culata.


Las válvulas

Las válvulas abren y cierran las lumbreras de admisión y escape en el momento oportuno de cada ciclo. La de admisión suele ser de mayor tamaño que la de escape.

En una válvula hay que distinguir las siguientes partes:

  • Pie de válvula.
  • Vástago.
  • Cabeza.

La parte de la cabeza que está rectificada y finamente esmerilada se llama cara y asienta sobre un inserto alojado en la culata. Este asiento también lleva un rectificado y esmerilado fin

o.

Las válvulas se cierran por medio de resortes y se abren por empujadores accionados por el árbol de levas. La posición de la leva durante la rotación determina el momento en que ha de abrirse la válvula.

Las válvulas disponen de una serie de mecanismos para su accionamiento, que varía según la disposición del árbol de levas.



El árbol de levas

Este elemento es utilizado para abrir las válvulas que va sincronizado con la distribución del motor y cuya velocidad de giro es la mitad que la del cigüeñal; por tanto, el diámetro de su engranaje será de un diámetro doble que el del cigüeñal. Asimismo, según su situación varía el mecanismo empujador de las válvulas.

- Cuando el árbol de levas es lateral el mecanismo empujador consta de leva, taqué, varilla, balancín y eje de balancines.

- Cuando el árbol de levas va en cabeza la leva actúa directamente sobre un cajetín cilíndrico.

- También e otro motores de cuatro válvulas por cilindro la leva actúa directamente sobre un rodillo de un balancín en forma de horquilla. El principio es el mismo que el de levas laterales con la diferencia que se ha abandonado la varilla de empuje.



Engranajes de distribución

Conduce los accesorios y mantienen la rotación del cigüeñal, árbol de levas, eje de leva de la bomba de inyección ejes compensadores en la relación correcta de desmultiplicación.

El engranaje del cigüeñal es el engranaje motriz para todos los demás que componen el tren de distribución, por lo que deben de estar sincronizados entre sí, de forma que coincidan las marcas que llevan cada uno de ellos.



Bomba de aceite

Está localizada en el fondo del motor en el cárter del aceite. Su misión es bombear aceite para lubricar cojinetes y partes móviles del motor.

La bomba es movida por un engranaje, desde el eje de levas hace circular el aceite a través de pequeños conductos en el bloque.

El flujo principal del aceite es para el cigüeñal, que tiene unos taladros que dirigen el lubricante a los cojinetes de biela y a los cojinetes principales. Aceite lubricante es también salpicado sobre las paredes del cilindro por debajo del pistón.


Bomba de agua

Es la encargada de hacer circular el refrigerante a través del bloque del motor, culata, radiador etc.

La circulación de refrigerante a través del radiador trasfiere el calor del motor al aire que circula entre las celdas del radiador. Un ventilador movido por el propio motor hace circular el aire a través del radiador.


Sistema de inyección.

En un motor diesel el sistema de inyección es el encargado de dosificar y dar presión al combustible para que llegue a los cilindros en la mejor situación para ser pulverizado dentro del cilindro.

Hay tres sistemas de inyección en los motores diesel: Precombustión, inyección directa e inyector-bomba.

- Precombustión.

El sistema de cámara de precombustión se encuentra principalmente en motores más antiguos. Se utiliza una bomba de inyección clásica que contiene realmente unos pistones que impulsan el combustible de cada cilindro por separado, este sale por tuberías separadas para cada uno de los cilindros, donde entra en unas toberas con un agujero en la punta donde sale el combustible pulverizado a una precámara montada en la culata, donde se inicia la combustión que luego sale al cilindro impulsada por su propio calor. Hay bujías incandescentes o calentadores montadas en las precámaras que sirven para calentar el aire y favorecer el arranque del motor.

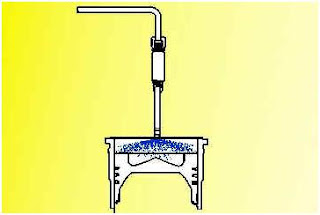

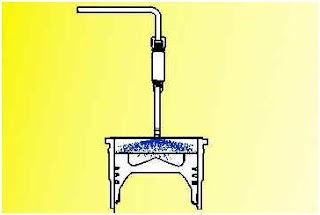

- Inyección directa.

Funciona de la misma manera que el anterior con la única diferencia que no existen las precámaras, es decir el inyector pulveriza el combustible directamente en el cilindro que tiene un rebaje especial en su cabeza que favorece la mezcla del aire-combustible.

La ventaja de este sistema sobre el anterior es que consume un poco menos de combustible, no necesita bujías de precalentamiento, puesto que arranca fácilmente. Desde el punto de vista de fabricación tiene también la ventaja de que es más fácil de construir el motor.


- Inyector-Bomba.

Este sistema es el más moderno que se utiliza en la actualidad. Sobre cada cilindro tiene un inyector que lleva incorporada una bomba de inyección de alta presión. No necesita llevar tuberías de alta presión a los inyectores, con lo que se consigue que las presiones de inyección se puedan aumentar drásticamente, esto redunda en una mejor pulverización del combustible y un mayor rendimiento del mismo.

Se usa una leva adicional en la culata para presionar el cilindro del inyector-bomba.

Common-Rail.

Este sistema tan de moda hoy en día consiste en una bomba de inyección que suministra combustible a una tubería común para todos los inyectores, cada uno de ellos tiene en todo momento presión de combustible, pero solo lo dejan pasar al cilindro cuando una señal eléctrica pasa a través de una electroválvula integrada en el inyector. La bomba de inyección no tiene internamente varias bombas individuales, sino una sola.


Pistón

Se trata de un émbolo que se ajusta al interior de las paredes del cilindro mediante aros flexibles llamados segmentos o anillos. Efectúa un movimiento alternativo, obligando al fluido que ocupa el cilindro a modificar su presión y volumen o transformando en movimiento el cambio de presión y volumen del fluido.

Los pistones de motores de combustión interna tienen que soportar grandes temperaturas y presiones, además de velocidades y aceleraciones muy altas. Debido a estos se escogen aleaciones que tengan un peso especifico bajo para disminuir la energía cinética que se genera en los desplazamientos. También tienen que soportar los esfuerzos producidos por las velocidades y dilataciones. El material más elegido para la fabricación de pistones es el aluminio y suelen utilizarse aleantes como: cobre, silicio, magnesio entre otros.


Biela



Se denomina biela a un elemento mecánico que sometido a esfuerzos de tracción o compresión, transmite el movimiento articulando a otras partes de la maquina. En un motor de combustión interna conectan el piston al cigueñal.

Actualmente las bielas son un elemento básico en los motores de combustion interna. Se diseñan con una forma específica para conectarse entre las dos piezas, el pistón y el cigüeñal. Su seccion transversal o perfil puede tener forma de H, I o +. El material del que están hechas es de una aleacion de acero, titanio o aluminio. En la industria automotor todas son producidas por forjamiento, pero algunos fabricantes de piezas las hacen mediante maquinado




Cilindro o camisa


El cilindro de un motor es el recinto por donde se desplaza un piston. Su nombre proviene de su forma, aproximadamente un cilindro geométrico.

En los motores tales como los utilizados en los vehículos automotores, se dispone un ingenioso arreglo de cilindros junto con pistones, válvulas, anillos y otros mecanismos de regulación y transmisión, pues allí es donde se realiza la explosión del combustible, es el origen de la fuerza mecánica del motor que se transforma luego en movimiento del vehículo.

El cilindro es una pieza hecha con metal fuerte porque debe soportar a lo largo de su vida útil un trabajo a alta temperatura con explosiones constante de combustible, lo que lo somete a un trabajo excesivo bajo condiciones extremas. Una agrupación de cilindros en un motor constituye el núcleo del mismo, conocido como bloque del motor.

El diámetro y la carrera del cilindro, o mejor la cilindrada, tienen mucho que ver con la potencia que el motor ofrece, pues están en relación directa con la cantidad de aire que admite para mezclarse con el combustible y que luego explota, generando con ello el movimiento mecánico que finaliza con el desplazamiento del vehículo hacia otra posición.


Los cojinetes


Elementos mecánicos que permiten el libre movimiento entre piezas fijas y móviles. Los cojinetes de antifricción son esenciales para la maquinaria: sostienen o guían sus piezas móviles y reducen al mínimo la fricción y el desgaste. La fricción consume energía inútilmente y el desgaste altera las dimensiones y el ajuste de las piezas hasta la inutilización de la máquina.

Estos van colocados en las uniones del cigüeñal y biela y cigüeñal y bloque

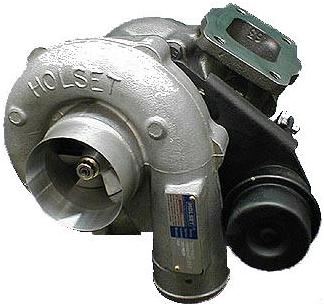

Turbocompresor


Un turbocompresor es un sistema de sobrealimentacion que usa una turbina centrífuga para accionar mediante un eje coaxial con ella, un compresor centrífugo para comprimir gases y aumentar la potencia del motor. Este tipo de sistemas se suele utilizar en motores alternativos, especialmente en los motores Diesel. En algunos países, la carga positiva sobre los automoviles depende de la cilindrada del motor. Como un motor con turbocompresor tiene una mayor potencia máxima para una cilindrada dada, estos modelos pagan me nos impuestos que los que no tienen turbocompresor.
